GKYWG-65外貼式超聲波液位開關

GKYWG-65外貼式超聲波液位開關

產品概述

GKYWG-65外貼式超聲波液位開關(以下簡稱液位開關)是我公司研發生產的一種新型非接觸式液位檢測報警儀表。液位開關通過探頭傳感器產生的高頻超聲波脈沖可穿過容器壁,這個脈沖會在容器壁和液體中傳播,還會被反射回來。通過超聲波反射特性的檢測和計算,就可以判斷出容器內監測點是否有液體。同時液位變送器通過繼電器信號從而實現對液位的監測和控制,可適用于制藥、石油、化工、電力、食品、物流運輸等行業的液位過程控制。

產品特點

罐外安裝,不開孔,不動火,不損傷罐體,可不停產進行安裝,不停產維修

非插入式測量,不受介質的壓力、溫度、比重、有無腐蝕性影響適用性廣

外貼式測量對罐內介質不產生干擾,無污染、無泄漏、無腐蝕,適用于石化行業常壓和壓力容器罐裝置

智能儀表系統帶LCD液晶顯示,直觀顯示現場儀表測量狀態

液位開關磁棒自動標定,罐內有無介質均可標定

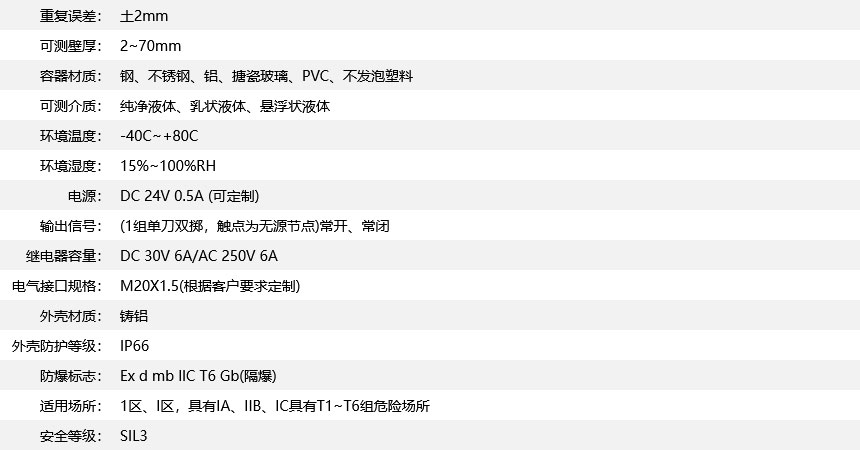

產品參數

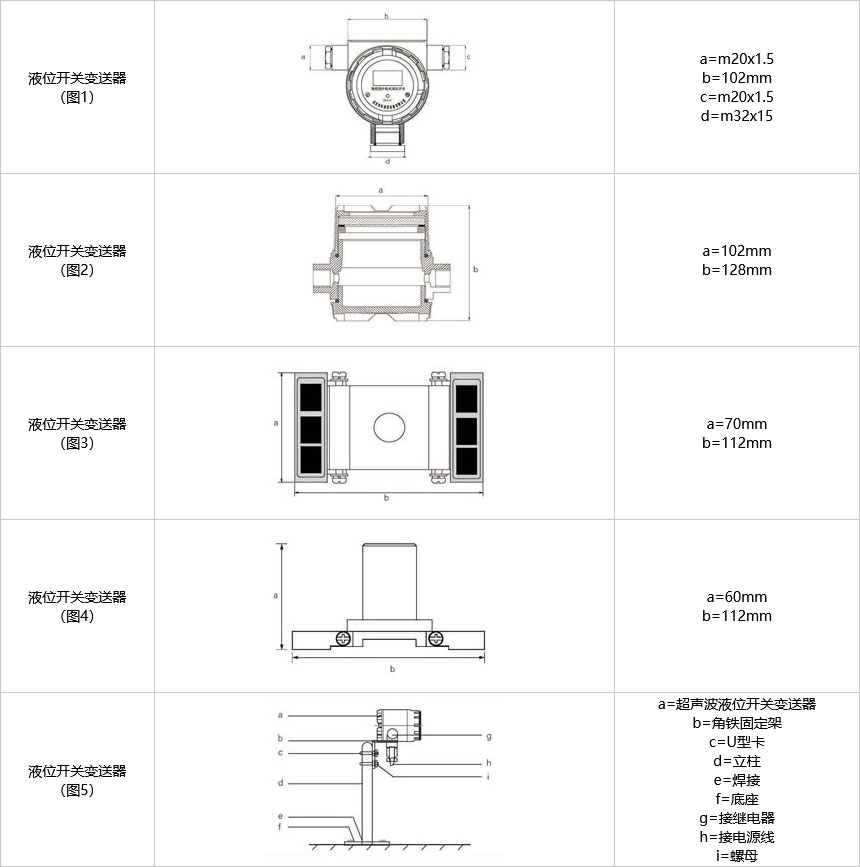

外形安裝尺寸

安裝尺寸(表1)

安裝尺寸(表2)

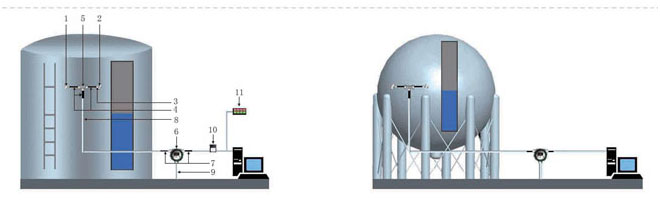

安裝示意

安裝條件:

正在作業的罐,有無液體均可以安裝。

安裝前罐壁處理:用砂紙或鋼刷打磨出來直徑不小于50mm的探頭安裝點。并用砂紙打磨平滑除去油漆和污垢。液位開關探頭傳感器底盤70mm×112m安裝位置應預留出來

安裝位置:

兩探頭傳感器安裝在用戶要求的大罐報警點上。兩個探頭傳感器需要安裝在同一水平線上。安裝探頭傳感器之間避免有焊縫在,每個探頭傳感器位置也應盡量遠離焊縫。安裝位置選用扶梯附近安裝。

安裝距離:

常壓罐液位開關探頭傳感器安裝距離為650m至1100m之間。球罐、臥式罐(壓力容器)安裝液位開關的兩個探頭傳感器安裝距離在1100mm至1500m之間。

安裝探頭步驟:

選擇安裝位置、清理罐璧油漆污垢、將專用的粘接劑少許涂抹在安裝底座、按照預定的位置安裝底座。待底座安裝完畢后,風干后將探頭傳感器涂抹耦合劑安裝于底座上。將兩個探頭傳感器的連接線通過防爆軟管和鍍鋅管接入液位開關變送器中,按照接線端示意圖接線。

現場液位開關變送器安裝:

液位開關變送器撓性管的接口均為G1/2接口,現場配管時注意管接口一致。

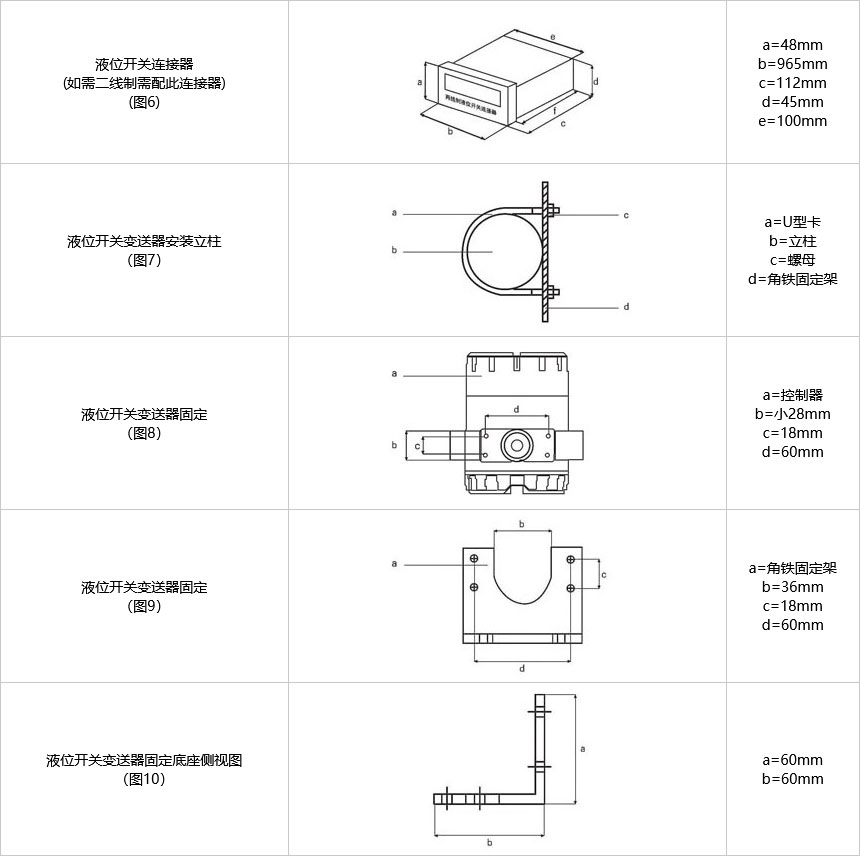

液位開關變送器固定參照圖5、圖7、圖8、圖9、圖10

連接器選配:

如果現場需兩線制傳送,選型需要廠家提供連接器。連接器安裝在儀表控制室的儀表盤或專用機柜中。外形尺寸參照圖6尺寸。

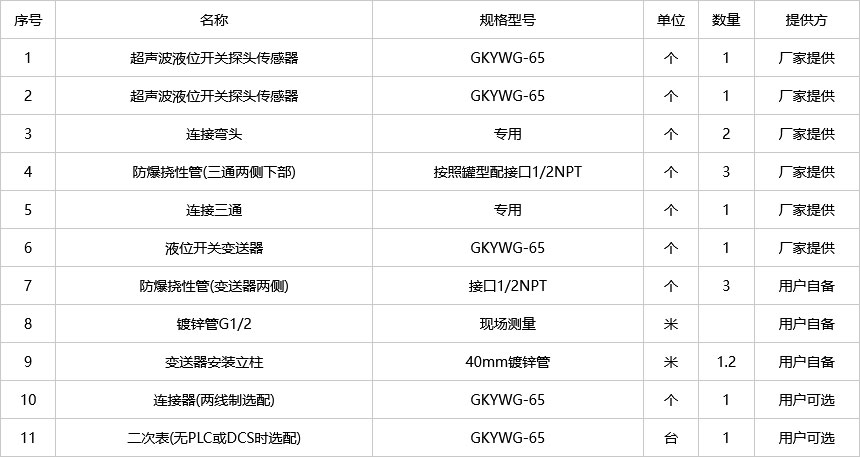

配置表

電氣連接

選型表
